수지 함침 공정 및 장비: 구매자가 알아야 할 사항

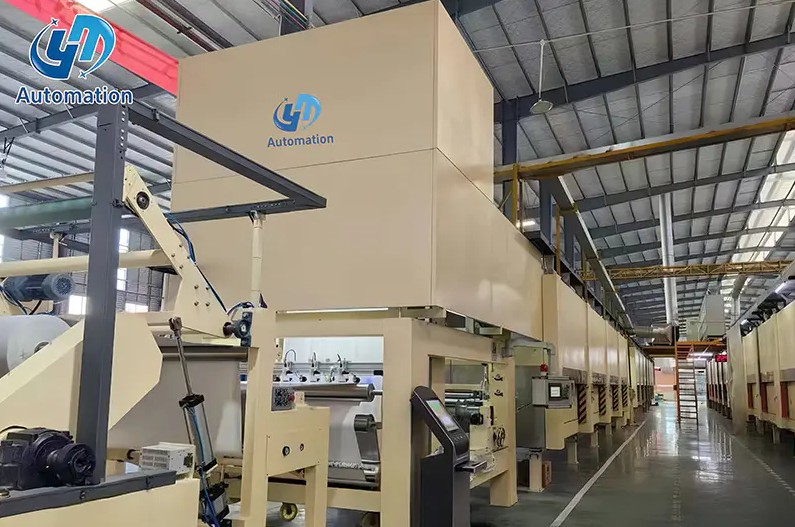

산업용 장식용 기본 종이 롤이 언와인더 위에 놓여 있습니다. 수백 미터 후에 웹은 수지로 포화되어 파티클보드나 MDF에 압착할 준비가 됩니다. 그 사이의 변환은 수지 함침이며 많은 구매자가 기대하는 것보다 최종 라미네이트 품질에 대해 더 많은 것을 결정합니다.

수지 함침은 단순히 종이를 액체 수지에 담그는 것이 아닙니다. 이는 수지 도포, 계량, 건조, 냉각 및 재료 취급의 제어된 순서입니다. 수지 고형분, 오븐 온도 또는 라인 속도의 작은 변화로 인해 허용 가능한 시트가 줄무늬, 기포 또는 고르지 않은 분포가 있는 시트로 바뀔 수 있습니다. 장식용 종이, 바닥 라미네이트 또는 산업용 오버레이를 생산하는 사람은 생산 장비를 선택하기 전에 이 프로세스를 이해해야 합니다.

수지 함침이란 무엇이며 왜 중요한가요?

수지 함침은 액체 수지를 다공성 기판의 개방된 공극에 밀어 넣습니다. 수지가 경화되면 표면에만 접착되지 않고 재료의 내부 구조에 접착됩니다. 이것이 바로 진정한 함침과 단순 코팅을 구분하는 것입니다.

이 공정은 목재 변형, 전기 코일 절연, 금속 기공 밀봉 및 섬유 복합재 제조에 나타납니다. 목재 기반 패널 부문에서 수지 함침은 원지를 바닥재 및 표면 마감재에 사용되는 단단하고 습기에 강하며 내마모성인 층으로 변환합니다. 처리된 종이는 180C 이상의 압축 온도를 견뎌야 하고, 습기에 강해야 하며, 장식적인 인쇄물을 눈에 띄게 유지해야 합니다.

기계적 강화, 장벽 보호, 치수 안정성이라는 세 가지 결과가 가장 중요합니다. 이들 중 하나가 실패하면 라미네이트는 물집, 부풀어 오른 가장자리 또는 표면 필름의 미세 균열과 같은 결함을 즉시 나타냅니다.

함침 라인의 핵심 공정 단계

함침 라인은 일련의 조정된 단계로 가장 잘 이해됩니다. 각 단계는 기계와 기계의 균형을 유지하는 제어 시스템에 고유한 요구 사항을 부여합니다.

1. 풀기: 기본 용지 롤은 제어된 장력 하에서 라인으로 구동됩니다.
2. 함침: 종이는 액체를 섬유 구조에 밀어넣는 수지 욕조 또는 계량 적용 장치를 통과합니다.
3. 계량: 스퀴즈 롤 또는 닥터 바는 과도한 수지를 제거하고 목표 픽업 중량을 설정합니다.
4. 건조: 젖은 웹은 용제를 증발시키고 수지 경화를 필요한 사전 경화 수준으로 진행시키는 오븐을 통해 이동합니다.
5. 냉각: 뜨거운 웹을 냉각하여 막힘을 방지하고 깔끔한 절단 또는 되감기를 가능하게 합니다.
6. 절단 및 쌓기: 시트를 길이에 맞게 절단하여 쌓거나 나중에 압착하기 위해 되감습니다.

1단계 라인은 이 시퀀스를 한 번 실행합니다. 2단계 라인에는 2차 코팅 과정과 2차 건조 섹션이 추가되어 제조업체가 표면 수지 분포를 추가로 제어할 수 있습니다.

1단계 함침 라인과 2단계 함침 라인: 비교 방법

장비 카탈로그를 살펴보면 일반적으로 1단계 함침 라인과 2단계 종이 함침 및 코팅 라인이라는 두 가지 제품군을 보게 됩니다. 실질적인 차이점은 수지가 웹에 계량되는 빈도와 계량 이벤트를 분리하는 건조 용량의 정도입니다.

두 구성의 기능 프로필

아래 방사형 차트는 6가지 선택 기준에 따라 두 가지 선 유형을 비교합니다.

레이더 차트는 6가지 선택 기준에 걸쳐 1단계 함침 라인과 2단계 함침 라인의 성능 프로파일을 비교합니다. 1단 라인은 기계가 더 짧고 단순하기 때문에 처리량과 설치 공간 측면에서 더 높은 점수를 얻습니다. 2단계 라인은 베이스 함침 후 조정할 수 있는 독립적인 2차 계량 단계를 갖추고 있기 때문에 코팅 정밀도를 선도합니다. 함침 스테이션이 적절하게 설계되면 두 구성 모두 유사한 수지 침투를 달성합니다. 두 건조 구간 모두에 열 회수가 포함되면 2단 라인의 에너지 효율이 높아집니다. 차트는 보편적인 승자를 식별하지 않습니다. 이는 단순히 어떤 기준이 제품 범위를 지배하는지에 따라 결정이 달라진다는 것을 보여줍니다.

표준 멜라민 종이를 기반으로 구축된 프로그램의 경우 1단계 라인이면 충분할 때가 많습니다. 계획에 내구성이 뛰어난 바닥 합판과 같은 마감 코팅 제품이 포함된 경우 2단계 경로를 피하기가 어려워집니다. 따라서 장비 선택은 광고된 최대 속도뿐만 아니라 제품 구성을 따라야 합니다.

멜라민 종이용 1단계 함침 라인 이 라인은 표준 멜라민지의 풀기, 함침, 건조, 코팅 및 적층을 통합합니다. 탑코팅 제품이 없는 프로그램에 적합하며 오류율이 1%에 불과한 에너지 절약과 균일한 접착제 도포를 제공합니다. 제품보기 →

함침 품질을 결정하는 공정 매개변수

종이와 레진이 접촉하는 첫 번째 순간에 품질이 고정됩니다. 수지는 부딪히지 않고 섬유 매트릭스를 관통해야 합니다. 계량 롤은 평량 편차에 관계없이 웹 전체에 균일한 필름을 남겨야 합니다. 오븐은 내부보다 표면을 더 빨리 익히지 않고 시트를 건조시켜야 합니다.

주요 제어 변수는 수지 고형분, 점도, 침지 시간 또는 압력, 계량 롤 간격, 라인 속도 및 오븐 온도입니다. 각각은 다른 것과 상호 작용합니다. 고형물이 많을수록 건조 부하가 줄어들고, 라인이 빠르면 오븐이 길어지거나 오븐이 더 뜨거워집니다.

용도별 일반적인 수지 고형분

가로 막대 차트는 5가지 산업 응용 분야에 사용되는 일반적인 수지 고형분 함량을 보여줍니다. 장식용 종이 가공은 일반적으로 침투 속도와 건조 용량의 균형을 맞추기 위해 약 54%의 고형물을 사용합니다. 전기 절연 시스템은 무용제 수지 공식이 환경 제어를 단순화하기 때문에 고형분 함량이 높은 물질에서도 작동합니다. 목재 개질은 기공을 완전히 채우는 것이 아니라 세포벽을 크게 하는 것이 목표이기 때문에 더 낮은 고형물을 사용합니다. 이 범위는 기계가 마케팅 브로셔가 아닌 실제 수지와 일치해야 하는 이유를 설명합니다. 잘못된 고형분 범위를 중심으로 설계된 라인은 레시피가 변경되자마자 어려움을 겪게 됩니다.

구매자에게 중요한 결과는 실행하려는 수지 시스템에 따라 함침 섹션의 유연성이 결정된다는 것입니다. 55% 고형분의 요소-포름알데히드에 맞춰 조정된 라인은 수조 순환, 계량 롤 및 배기 장치가 모두 반응하지 않는 한 62%의 멜라민 수지로 인해 어려움을 겪게 됩니다. 자체 함침 스테이션을 설계하는 공급업체는 이러한 변수를 보다 정확하게 조정할 수 있습니다.

건조 곡선 및 오븐 설정

꺾은선형 차트는 종이가 140C와 160C에서 오븐을 통과할 때 잔류 휘발성 함량이 어떻게 떨어지는지 비교합니다. 웹이 동일한 수분 부하로 들어가므로 두 곡선 모두 동일한 용매 수준에서 시작됩니다. 처음 30초 동안 액체 용매가 종이 표면에서 직접 증발하면서 급격한 하락을 보여줍니다. 그 후에는 남은 휘발성 물질이 더 깊은 섬유층에서 확산되어야 하기 때문에 곡선이 평평해집니다. 160C에서 웹은 140C보다 약 30초 일찍 1% 임계값에 도달합니다. 문제점은 과도한 온도로 인해 내부가 건조되기 전에 외부 표면이 경화되어 용매가 내부에 갇힐 수 있다는 것입니다.

구역화된 온도 제어는 오븐 길이를 주의 깊게 조사해야 하는 강력한 이유입니다. 온도가 높은 짧은 오븐에서는 물집이 생길 수 있습니다. 보수적인 구역 지정이 적용된 더 긴 오븐은 더 균일한 결과를 제공하지만 바닥 공간을 사용합니다. 이러한 균형은 에너지 사용 및 운영 비용에 직접 영향을 미칩니다.

에너지 사용 및 운영 비용 고려 사항

에너지는 함침 플랜트의 주요 가변 비용이며 오븐은 가장 큰 에너지 소비자입니다. 배기와 함께 나가는 열은 회수되지 않는 한 순수한 손실입니다. 따라서 기계 구성은 톤당 생산 비용에 직접적인 영향을 미칩니다.

수직 막대 차트는 4가지 건조 구성의 특정 에너지 소비를 비교합니다. 기존의 열기 오븐은 배기 흐름이 많은 양의 열을 가지고 건물 밖으로 나가기 때문에 가장 많은 에너지를 소비합니다. 열 회수를 추가하면 열 교환기가 나가는 공기의 에너지로 들어오는 공기를 예열하기 때문에 소비량이 약 1/3로 줄어듭니다. 뜨거운 공기를 지원하기 위해 적외선을 사용하면 증발 단계가 단축되고 총합이 더욱 낮아집니다. 열 회수 기능이 있는 2단 라인은 두 번째 건조 섹션이 더 낮은 온도에서 작동하기 때문에 가장 낮은 수치에 도달합니다. 전체 생산 연도에 걸쳐 이러한 차이는 기계 공급업체 간의 구매 가격 차이를 초과할 수 있는 운영 비용으로 해석됩니다.

두 가지 엔지니어링 결정이 확산을 주도합니다. 첫 번째는 오븐 배기에서 열을 회수하는 것입니다. 두 번째는 적외선과 열기 입력이 균형을 이루는 방식입니다. 공정 열 분석은 이론적 추가가 아닌 견적 검토의 일반적인 부분이어야 합니다. 1단계 레이아웃에 대한 자세한 내용은 다음 기술 노트를 참조하세요. 1단계 함침 라인의 열 회수 장비 .

함침 라인을 선택할 때 찾아야 할 사항

제안서를 비교할 때 구매 가격은 가장 유용하지 않은 숫자입니다. 라인의 내구성 가치는 수지, 종이 및 운영 일정에 따라 얼마나 잘 작동하는지에 달려 있습니다. 공장 수준 평가의 중심에는 다음 체크리스트를 두십시오.

• 수지 호환성: 라인이 현재 및 미래 수지 시스템의 고형분, 점도, 온도 및 pH 범위를 처리할 수 있습니까?
• 코팅 균일성: 계량 섹션에서 간격과 압력을 독립적으로 제어할 수 있습니까?
• 건조 용량: 오븐 용량이 목표 라인 속도 및 최대 추가 중량과 일치합니까?
• 온도 제어: 각 구역이 설정 값을 유지하고 종이 접합 후 빠르게 회복될 수 있습니까?
• 유틸리티 및 설치 공간: 기계 높이, 배기 위치 및 냉각 연결이 건물에 적합합니까?
• 판매 후 엔지니어링: 제조업체가 예비 부품을 공급하고 프로세스를 조정하며 가동 중지 시간에 신속하게 대응할 수 있습니까?

제조업체의 역량은 기계 형상만큼 중요합니다. 공급업체가 자체 공장에서 전체 라인을 구축하면 공차 제어가 더욱 엄격해지고 엔지니어링 스토리를 더 쉽게 확인할 수 있습니다. 이것이 바로 공장 방문이 구매 과정의 일부가 되어야 하는 이유입니다. 오랜 제조 경험을 보유한 공급업체는 일반적으로 렌더링에만 국한되지 않고 바닥에서 작동하는 동일한 장비를 보여줄 수 있습니다. 자사 제품에 대한 정보를 게시하는 제조업체 공장 및 생산 능력 이 검토를 훨씬 쉽게 만듭니다.

이미 1단계 라인을 보유하고 있지만 더 나은 표면 제어가 필요한 기업은 전체 라인을 교체하는 대신 독립형 2차 코팅 기계를 선택하는 경우가 많습니다. 이 업그레이드 경로는 원래 건조기 및 풀기 섹션에 대한 투자를 보존합니다.

향상된 표면 제어를 위한 2차 코팅 장비 기존 1단 라인에 후면 코팅과 전면 코팅을 추가하여 코팅 품질과 내마모성을 향상시키는 독립형 기계입니다. 전체 함침 라인을 교체하지 않고 더 나은 표면 제어가 필요한 기업에 이상적입니다. 제품보기 →

함침 라인의 선택은 향후 10년 동안 얼마나 많은 공정 제어가 필요할지 예측하는 것입니다. 모든 라미네이트 등급, 원지 로트, 수지 재구성이 해당 기계를 통과합니다. 풀기부터 쌓기까지 전체 체인을 위해 구축된 라인은 시장 변화에 적응할 수 있는 여지를 제공합니다.

수지 함침의 물리학은 잘 알려져 있습니다. 수지는 침투할 시간이 있어야 하고, 용매는 빠져나갈 시간이 있어야 하며, 온도는 웹이 균일하게 건조되도록 구역화되어야 합니다. 이 순서를 존중하는 장비는 지식을 반복 가능한 생산으로 전환합니다. 공급업체를 평가할 때 엔지니어링 원칙이 가시적이고 검증 가능한지 고려하세요. 이는 판매 후 공급업체가 귀하를 어떻게 지원할 것인지에 대한 좋은 신호이기 때문입니다.
