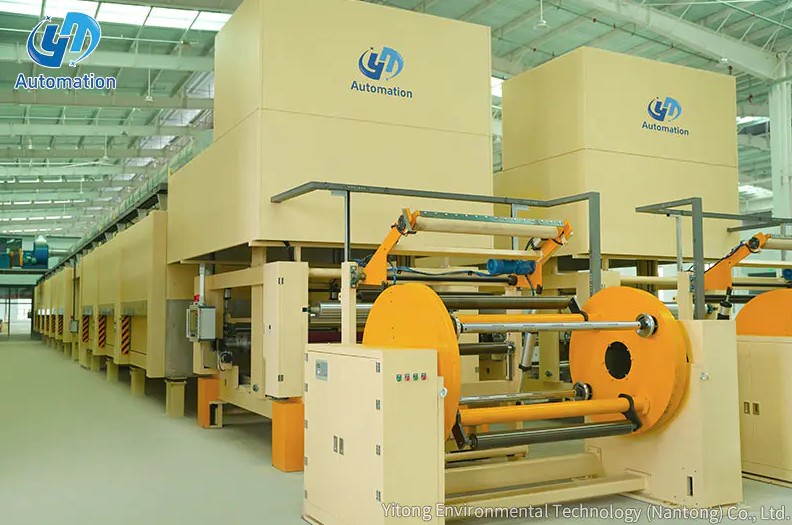

올바른 로터리 언와인더를 선택하는 방법은 무엇입니까?

옳은 선택 로터리 언와인더 기계가 처리해야 하는 최대 롤 직경과 무게, 재료에 적합한 장력 제어 방법, 라인 속도가 단일 스테이션 작동을 정당화하는지 또는 플라잉 스플라이스 기능이 있는 터릿 구성을 정당화하는지 여부 등 실제 생산 요구 사항에 따라 세 가지 사항을 올바르게 크기 조정하는 것이 중요합니다. 로터리 언와인더 사양에 대한 기술 지침은 기계가 일반적으로 롤 직경을 처리하도록 제작되었음을 확인합니다. 400mm~2,500mm 그리고 롤 무게는 다음과 같습니다 50kg~5,000kg 이상 , 느린 정밀 작업에서 라인 속도는 분당 10미터에 이릅니다. 분당 800미터 이상 고속 종이 및 필름 생산에서 이는 어느 방향에서든 잘못된 매개변수를 지정하면 생산에 병목 현상을 일으키는 소형 기계 또는 불필요한 비용을 추가하는 대형 기계로 이어진다는 것을 의미합니다.

기계 가격이 아닌 롤 크기와 무게로 시작하세요

가장 일반적인 사양 실수는 가장 무겁고 큰 롤을 물리적으로 처리할 수 있는지 확인하기 전에 카탈로그 가격을 기준으로 회전식 언와인더를 선택하는 것입니다. 기술 사양 데이터에 따르면 초기 롤의 무게는 좁고 가벼운 재료의 경우 50kg부터 넓은 종이 또는 보드 롤의 경우 최대 수 톤에 달할 수 있으며 기계 프레임과 릴 지지대는 이에 따라 평가되어야 합니다. 고장력 구조용 강철로 제작된 고강도 프레임은 특히 가장 큰 롤에 필요합니다. 왜냐하면 하중을 받는 프레임의 편향이 장력 변화와 웹 추적 오류를 직접적으로 유발하기 때문입니다. 롤 직경과 중량 용량을 먼저 정확하게 파악하면 기계의 나머지 장력 및 가이드 시스템이 종이에서는 잘 작동하지만 실제로는 재료를 실제로 지원할 수 없는 시나리오를 방지할 수 있습니다.

올바른 장력 제어 방법 선택

장력 제어는 롤 직경이 가득 찬 상태에서 비어 있는 상태로 줄어들 때 언와인더가 설정된 장력을 얼마나 일관되게 유지하는지 결정하기 때문에 기술적으로 가장 중요한 하위 시스템입니다. 속도와 정밀도 요구 사항에 따라 여러 가지 방법이 사용되며 각각은 다양한 응용 분야에 적합합니다.

장력 제어 옵션 비교

단일 스테이션 또는 터렛: 회선 속도에 맞는 구성

단일 스테이션 언와인더와 터렛 구성 사이의 선택은 단순히 예산이 아니라 롤 변경을 위해 정지할 때 생산 라인이 얼마나 손실되는지에 따라 결정되어야 합니다. 단일 스테이션 언와인더는 한 번에 하나의 롤을 보유하고 생산을 재개하기 전에 라인을 중지하고 빈 코어를 제거하고 새 롤을 끼워야 하므로 느린 속도의 라인, 짧은 생산 실행 또는 플라잉 접합에 적합하지 않은 섬세한 재료에 적합합니다. 대신 터릿 언와인더는 두 개 이상의 롤 위치를 유지하여 활성 롤이 작동하는 동안 대기 상태에서 다음 롤을 준비한 다음 활성 롤이 거의 고갈되면 위치로 회전하고 자동으로 접합합니다.

제로 속도 대 플라잉 스플라이스

터릿 구성 내에서 제로 속도 접합은 라인이 어큐뮬레이터에서 계속 작동하는 동안 접합 지점에서 웹을 잠시 멈추는 반면, 플라잉 접합은 접착 탭을 사용하여 최대 작동 속도로 새 롤에 연결됩니다. 플라잉 스플라이스 시스템은 정지 시 스크랩이 발생하고 중단을 허용할 수 없는 다운스트림 프로세스를 방해하는 고속 종이, 필름 및 유연한 포장 라인에 필수적인 것으로 간주되는 반면, 제로 속도 스플라이싱은 적절한 어큐뮬레이터 버퍼 용량을 갖춘 중간 속도 라인에 실용적이고 저렴한 옵션으로 남아 있습니다.

웹 가이딩 정밀도를 귀하의 응용 분야에 맞추십시오

웹 가이딩 요구 사항은 산업별로 크게 다르며, 재료에 대한 적절한 가이딩 정밀도가 없는 언와인더를 선택하면 장력 제어가 잘 수행되는 경우에도 다운스트림 제품 품질이 조용히 저하될 수 있습니다. 초음파, 광학 또는 대비 감지 기술을 사용하는 에지 센서는 일반적으로 웹 위치를 다음과 같은 정확도로 감지하도록 지정됩니다. 플러스 마이너스 0.1~0.5mm 이는 가장자리 대 가장자리 등록 정확도 요구 사항이 ±0.1~0.2mm만큼 엄격할 수 있는 라벨 인쇄 및 변환과 같은 응용 분야에서 가장 중요합니다. 부직포와 같은 신축성 있는 재료를 사용하는 응용 분야에서는 재료의 왜곡을 방지하기 위해 보다 부드러운 장력과 안내 제어가 필요한 반면, 종이나 보드와 같은 단단한 재료는 품질 문제 없이 더 넓은 안내 공차를 견딜 수 있습니다.

구매 전 사양 체크리스트

실제로 실행 중인 자료를 고려하십시오.

업계마다 동일한 코어 로터리 언와인더 기능에 대한 요구 사항이 매우 다르기 때문에 동일한 기계 플랫폼이 조정 없이 모든 응용 분야에 완벽하게 맞는 경우는 거의 없습니다. 종이 및 티슈 제조에는 일반적으로 직경이 2,500mm를 초과하는 가장 무거운 롤이 포함되며, 견고한 프레임 구조와 높은 토크 장력 제어가 필요합니다. 유연한 포장 응용 분야에서는 특히 다중 색상 인쇄에서 정합 오류를 일으킬 수 있는 필름 늘어짐을 방지하기 위해 정밀한 장력 제어가 필요합니다. 배터리 및 전자 제품 제조는 스펙트럼의 가장 까다로운 끝 부분을 나타내며 종종 플러스 또는 마이너스 1뉴턴 내에서 장력 제어가 필요하고 매우 얇고 깨지기 쉬운 전극 포일 및 분리막 필름에 대한 오염 없는 처리가 필요합니다. 로터리 언와인더 사양을 재료의 실제 감도에 맞추면 섬세한 기판의 성능 저하와 재료에 필요하지 않은 정밀도에 대한 불필요한 과도한 지출을 방지할 수 있습니다.

롤 로딩 및 지속적인 유지 관리 계획

선택 결정은 풀기 기능 자체에서 끝나서는 안 됩니다. 롤이 기계에 로드되는 방식과 시스템을 얼마나 쉽게 유지 관리할 수 있는지 모두 총 소유 비용에 영향을 미치기 때문입니다. 롤 로딩 메커니즘은 간단한 수동 리프트 시스템부터 유압 리프트 테이블 및 완전 자동 롤 교환기에 이르기까지 다양하며 롤 중량, 교환 빈도 및 사용 가능한 작업자 수에 따라 올바른 선택이 가능합니다. 유지 관리 측면에서는 자분 브레이크와 같은 구성 요소는 일반적으로 작동 시간 1,000~2,000시간마다 유체 교체가 필요하고 로드 셀 교정은 일반적으로 시간이 지남에 따라 장력 드리프트가 누적되는 것을 방지하기 위해 월 단위로 검증이 필요하므로 구매자는 구매 전에 예상 서비스 간격을 확인해야 합니다.

옳은 선택 rotary unwinder starts with an honest assessment of your heaviest roll, your required line speed and how much downtime your production schedule can actually absorb during roll changes, then working through tension control method, single station versus turret configuration, and web guiding precision in that order. Buyers who specify roll capacity and speed correctly from the start, rather than defaulting to whatever configuration seems standard, consistently get better long term performance from their equipment. A properly specified 로터리 언와인더 실제 롤 크기에 맞춰 재료 민감도 및 속도 요구 사항을 충족하면 장력 문제와 계획되지 않은 가동 중지 시간이 반복적으로 발생하는 원인이 되지 않고 수년간 안정적이고 낮은 유지 관리 성능을 제공합니다.
