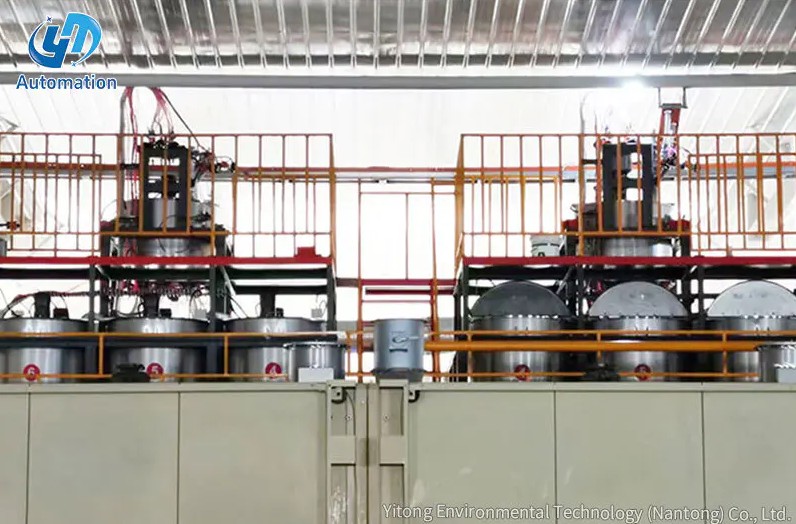

안 지능형 접착제 혼합 시스템 는 수동 개입 없이 실시간으로 함침 또는 코팅 생산 라인의 여러 스테이션에 정확하게 배합된 수지 혼합물을 측정, 혼합 및 전달하는 자동화된 플랫폼입니다. 작업자가 손으로 원료 수지, 경화제, 촉매 및 기타 첨가제의 무게를 측정하고 혼합하는 대신 시스템은 센서, 유량계, 프로그래밍 가능한 컨트롤러 및 피드백 루프를 사용하여 함침 탱크, 분무 기계 또는 2차 코팅 스테이션 등 라인의 각 섹션에 필요한 정확한 비율로 접착제를 생산합니다.
그 결과 제조 공정이 더욱 일관되고 재료 효율적이며 개별 작업자 기술에 대한 의존도가 크게 낮아졌습니다. 수지 기반 생산에서 가장 지속적인 품질 문제 중 하나인 배치 간 변동은 모든 혼합 결정이 인간의 판단이 아닌 사전 프로그래밍된 레시피와 폐쇄 루프 센서 피드백에 의해 관리되기 때문에 극적으로 감소됩니다.
이 기사에서는 지능형 접착제 혼합 시스템의 구조, 핵심 하위 시스템의 상호 작용 방식, 수집 및 실행되는 데이터, 수동 또는 반자동 혼합 접근 방식에 비해 의미 있는 운영 업그레이드를 나타내는 이유에 대해 설명합니다.
지능형 접착제 혼합 시스템은 단일 기계가 아니라 조화롭게 작동하는 하드웨어 및 소프트웨어 하위 시스템의 통합 네트워크입니다. 아키텍처를 이해하면 실제로 지능이 어떻게 구현되는지 명확히 하는 데 도움이 됩니다.
시스템은 기본 수지, 경화제, 촉매, 이형제, 습윤제 및 생산 공정에 특정한 기타 첨가제 등 각 원료를 위한 전용 저장 탱크 또는 용기로 시작됩니다. 이러한 탱크는 일반적으로 화학적 부식을 방지하기 위해 스테인리스강 또는 고밀도 폴리에틸렌(HDPE)으로 만들어지며, 중앙 컨트롤러에 충전 상태를 지속적으로 보고하는 레벨 센서가 장착되어 있습니다. 낮은 수준의 경보는 시스템이 고갈된 재료와 혼합하려고 시도하는 것을 방지합니다. 그렇지 않으면 잘못된 비율이 감지되지 않은 채 생산 라인에 도달하게 됩니다.
각 탱크는 전용 계량 및 공급 라인으로 공급되므로 제어된 혼합 지점 이전에는 재료 간 교차 오염 위험이 없습니다. 온도 제어 요소(일반적으로 가열 재킷 또는 인라인 열 교환기)는 점도에 민감한 수지가 들어 있는 탱크에 적용됩니다. 점도에 민감한 수지가 들어 있는 탱크는 흐름 및 계량을 올바르게 수행하기 위해 최소 온도 이상으로 유지되어야 합니다.
이것이 시스템의 기술적 핵심입니다. 각 성분 라인에는 특정 순간에 혼합 챔버로 전달되는 각 성분의 양을 측정하는 정밀 계량 장치(일반적으로 질량 유량계(코리올리스 유형) 또는 체적 유량계(기어 또는 타원형 기어 유형))가 장착되어 있습니다. 이 계량기는 초당 10~100회의 업데이트 속도로 중앙 PLC(Programmable Logic Controller)와 통신하여 컨트롤러에 실제 흐름과 목표 흐름에 대한 지속적인 가시성을 제공합니다.
코리올리스 질량 유량계는 부피 측정 시 오류를 유발할 수 있는 온도나 압력 변화에 영향을 받지 않고 질량을 직접 측정하기 때문에 고정확도 시스템에서 선호되는 선택입니다. 일반적인 설치에서 계량 정확도는 ±0.5% 이상으로 유지됩니다. 이는 수지 대 경화제 비율이 일관되고 완제품의 경화 거동이 예측 가능하다는 것을 의미합니다.
유체의 점도 및 마모성에 따라 기어 펌프 또는 연동 펌프인 비례 펌프는 유량계 피드백을 기반으로 실시간으로 펌프 속도를 조정하는 가변 주파수 드라이브(VFD)에 의해 구동됩니다. 계량기가 구성 요소가 레시피 요구 사항보다 빠르거나 느리게 흐르는 것을 감지하면 VFD는 밀리초 이내에 펌프 속도를 수정합니다.
올바른 비율의 재료 흐름이 수렴되면 접착제가 생산 스테이션으로 전달되기 전에 균일한 혼합물을 생성하도록 설계된 혼합 챔버로 들어갑니다. 혼합 기술은 수지 화학 및 생산량에 따라 다릅니다.
저장 탱크, 계량기, 펌프, 혼합기, 온도 컨트롤러 및 분배 밸브 등 모든 하위 시스템은 혼합 방법을 실행하고 센서 피드백에 실시간으로 응답하는 중앙 PLC에 의해 조정됩니다. 운영자는 HMI(Human-Machine Interface) 터치스크린 패널을 통해 시스템과 상호 작용하여 다음을 수행할 수 있습니다.
고급 설치에서는 PLC를 공장 수준 SCADA(감시 제어 및 데이터 수집) 시스템 또는 MES(제조 실행 시스템)에 연결하여 공장 관리 수준에서 생산 데이터를 집계하고 추세를 파악하고 조치를 취할 수 있습니다.
함침 및 코팅 라인의 지능형 접착제 혼합 시스템을 정의하는 기능 중 하나는 동시에 다양한 생산 스테이션에 다양한 제형을 공급할 수 있는 능력입니다. 함침 스테이션, 분무 기계, 2차 코팅 기계 각각이 서로 다른 요구 사항을 갖고 있기 때문에 이는 처음에 나타나는 것보다 더 복잡합니다.
| 생산 스테이션 | 일반적인 수지 고형분 | 주요 첨가제 | 점도 범위 |
|---|---|---|---|
| 함침 스테이션 | 45~65% | 습윤제, 가소제 | 낮음(50~200mPa·s) |
| 스프레이 기계 | 30~50% | 이형제, 희석수 | 매우 낮음(20~80mPa·s) |
| 2차 코팅기 | 55~75% | 경화제, 흐름 조절제 | 중간(200~600mPa·s) |
교차 오염이나 비율 변동 없이 이러한 스테이션에 동시에 서비스를 제공하기 위해 시스템은 스테이션당 하나씩 독립적으로 제어되는 배전 회로 네트워크를 사용합니다. 각 회로에는 레시피 데이터베이스에 저장된 자체 설정점, 자체 유량계 및 제어 밸브, 자체 피드백 루프가 있습니다. 중앙 PLC는 모든 회로를 병렬로 관리하여 각 스테이션의 수요와 믹싱 헤드의 사용 가능한 공급 간의 균형을 지속적으로 유지합니다.
신제품이 출시되거나 공정 조건이 변경되면(예: 라인 속도가 증가하고 함침 스테이션에 더 많은 접착제 흐름이 필요한 경우) 시스템은 작업자가 개입하거나 수동으로 새로운 계산을 수행할 필요 없이 모든 전달 속도를 자동으로 다시 계산하고 펌프 속도와 밸브 위치를 몇 초 내에 조정합니다.
지능형 접착제 혼합 시스템의 "지능"은 주로 센서 네트워크와 센서 데이터에 작용하는 폐쇄 루프 제어 알고리즘에서 파생됩니다. 지속적인 피드백이 없다면 시스템은 단순한 타이머 제어 펌프보다 더 똑똑하지 않을 것입니다. 실제 출력이 목표 제제와 일치하는지 여부에 관계없이 고정된 속도로 재료를 분배할 것입니다.
각 성분 라인의 유량계는 실제 배송 속도를 지속적으로 측정합니다. PLC는 이를 레시피에 저장된 목표 비율과 비교하고 오류 신호를 계산합니다. 오류가 정의된 허용 오차(일반적으로 설정값의 ±1~2%)를 초과하는 경우 컨트롤러는 관련 펌프 드라이브에 수정 신호를 출력합니다. 이 PID(비례-적분-미분) 제어 루프는 생산 전반에 걸쳐 지속적으로 실행되어 다음을 보상합니다.
고급 시스템에서는 혼합 출력 라인에 인라인 점도계가 설치되어 혼합 접착제가 생산 스테이션에 도달하기 전에 실제 점도를 측정합니다. 점도는 올바른 배합을 위한 가장 신뢰할 수 있는 프록시 중 하나입니다. 수지 대 경화제의 비율 또는 희석 수준이 잘못된 경우 점도가 목표에서 벗어날 수 있습니다. 인라인 점도 측정을 통해 시스템은 유량계 데이터만으로는 명확하지 않을 수 있는 제제 오류를 감지할 수 있습니다. 특히 한 성분의 작은 비율 오류가 최종 혼합물 거동에 큰 영향을 미치는 복잡한 다중 성분 시스템에서 더욱 그렇습니다.
온도 센서(일반적으로 PT100 저항 온도계)는 원료 탱크, 공급 라인 및 혼합 챔버에 배치됩니다. 수지 점도는 온도에 따라 크게 변하기 때문에(온도가 10°C 증가하면 일부 요소-포름알데히드 또는 멜라민-포름알데히드 시스템에서 점도가 30~50% 감소할 수 있음) 컨트롤러는 온도 판독값을 사용하여 점도 보정 계수를 흐름 제어 알고리즘에 적용하거나 가열/냉각 요소를 활성화하여 재료를 목표 온도 범위로 되돌립니다.
각 원료 탱크의 초음파 또는 압력 기반 레벨 센서는 지속적인 재고 데이터를 제어 시스템에 공급합니다. 시스템은 이 데이터를 사용하여 다음을 수행합니다.
소프트웨어 수준에서 시스템의 지능은 레시피 관리 기능을 통해 표현됩니다. 이 맥락에서 레시피는 접착제 제제에 대한 완전한 사양입니다. 이는 각 성분의 비율뿐만 아니라 목표 점도, 해당 점도 주변의 허용 가능한 허용 범위, 혼합을 위한 목표 온도 범위, 스테이션당 출력 유량 및 특수 혼합 또는 순서 지정 지침도 정의합니다.
현대의 레시피 데이터베이스 지능형 혼합 시스템 일반적으로 매장 수십에서 수백 가지의 개별 제형 , 생산 라인에서 처리할 것으로 예상되는 모든 제품 유형, 기판 및 공정 조건을 다루고 있습니다. 레시피를 전환하려면 HMI 터치스크린을 몇 번만 탭하면 됩니다. 그러면 컨트롤러가 모든 펌프 속도, 밸브 위치, 온도 설정점 및 모니터링 임계값을 자동으로 조정하여 새로운 공식에 맞게 조정합니다.
잘 설계된 레시피에는 일반적으로 다음 필드가 포함됩니다.
잘못된 배합으로 인해 접착력 저하, 불완전한 경화, 박리 또는 표면 결함 등 심각한 제품 결함이 발생할 수 있으므로 레시피 관리 시스템에는 역할 기반 액세스 제어가 포함됩니다. 생산 운영자는 레시피를 선택하고 실행할 수 있지만 수정할 수는 없습니다. 승인된 엔지니어 또는 품질 관리자만이 레시피 매개변수를 생성하거나 변경할 수 있으며 모든 변경 사항은 추적을 위해 타임스탬프 및 사용자 ID와 함께 기록됩니다.
지능형 접착제 혼합 시스템의 제어 논리는 단순한 설정값 따르기 그 이상입니다. 이는 시스템이 운영자 개입 없이 생산 이벤트에 적응할 수 있도록 하는 조건 기반 의사 결정을 통합합니다.
함침 및 코팅 라인에서 각 스테이션에 필요한 접착제의 양은 기판이 라인을 통해 이동하는 속도와 직접적인 관련이 있습니다. 라인 속도가 증가하면 정확한 픽업 중량 또는 코팅 중량을 유지하기 위해 단위 시간당 더 많은 접착제를 공급해야 합니다. 지능형 혼합 시스템은 생산 라인 제어 시스템으로부터 실시간 라인 속도 신호를 수신하고 모든 펌프 공급 속도를 비례적으로 자동으로 조정합니다. 이 폐쇄 루프 속도 보상은 가속, 감속 또는 속도 조정 중에 발생할 수 있는 접착제의 과소 도포 또는 과다 도포를 방지합니다.
시스템은 결함 상태를 지속적으로 모니터링하고 사전 프로그래밍된 응답을 실행합니다. 일반적인 오류 시나리오와 자동화된 대응은 다음과 같습니다.
혼합 후 즉시 경화를 시작하는 2성분 또는 다성분 수지 시스템의 경우 가사 시간 관리는 중요한 자동화 기능입니다. 시스템은 각 혼합 배치의 수명을 추적하고 이를 활성 레시피의 가사 시간 매개변수와 비교합니다. 혼합 접착제가 가사 시간을 초과하는 경우 - 고온에서 빠르게 경화되는 멜라민 수지의 경우 매개변수는 30~90분 정도로 짧을 수 있습니다. — 시스템이 자동 세척 주기를 시작하고, 숙성된 재료를 폐기하고, 새로운 배치를 시작합니다. 이렇게 하면 부분적으로 경화된 접착제가 기판에 도포되어 완제품이 품질 검사를 받거나 최종 고객에게 도달할 때까지 감지되지 않을 수 있는 접착 실패나 표면 결함이 발생하는 것을 방지할 수 있습니다.
최신 지능형 접착제 혼합 시스템은 내부 데이터 기록에 저장되거나 공장 수준 데이터베이스로 내보내지는 프로세스 데이터의 지속적인 스트림을 생성합니다. 이 데이터는 실시간 제어 이상의 다양한 목적으로 사용됩니다.
각 생산 실행에는 레시피 이름과 버전, 각 성분에 대해 달성된 실제 유속, 실제 점도 판독값, 실행 전체의 온도 프로필, 트리거된 모든 경보 및 해결 방법, 각 스테이션에 전달된 혼합 접착제의 총량이 포함된 타임 스탬프 로그가 기록됩니다. 이 로그는 모든 패널, 보드 또는 코팅된 기판을 생산 당시의 정확한 접착제 배합과 연결하는 완벽한 추적성 기록을 생성합니다. 이는 품질 조사, 보증 청구 또는 규정 준수에 필수적입니다.
내보낸 프로세스 데이터를 SPC(통계적 프로세스 제어) 소프트웨어에 입력하여 시간 경과에 따른 프로세스 성능을 모니터링할 수 있습니다. 시스템이 수백 번의 생산 실행에 걸쳐 목표 비율과 점도를 얼마나 일관되게 유지하는지 추적함으로써 품질 엔지니어는 펌프 마모, 센서 보정 변화 또는 원자재 특성 변경으로 인해 발생하는 점진적인 드리프트가 감지 가능한 제품 결함으로 전환되기 전에 이를 식별할 수 있습니다. 수지 함침 작업에 대한 연구에 따르면 SPC 모니터링을 통해 지능형 혼합을 구현하면 수동 혼합 공정에 비해 접착제 관련 제품 결함률을 40~70% 줄일 수 있는 것으로 나타났습니다.
계량 데이터는 각 생산 실행 중에 소비된 각 원자재의 양에 대한 매우 정확한 기록을 제공합니다. 이 정보는 자재 관리 시스템에 직접 입력되어 재고 정확성을 높이고 적시 재공급 일정을 수립할 수 있습니다. 또한 제품 유형별로 정확한 비용 할당이 가능합니다. 이는 계량 오류와 폐기물을 제대로 추적하지 못하는 수동 혼합 공정으로는 달성하기 매우 어려운 일입니다.
혼합 헤드, 공급 라인 또는 분배 회로 내부에서 경화되도록 허용된 수지 시스템은 값비싼 구성 요소를 교체해야 하는 심각한 막힘을 일으킬 수 있습니다. 지능형 접착제 혼합 시스템은 제어 로직에 내장된 자동화된 세척 및 세척 순서를 통해 이 문제를 해결합니다.
일반적인 세척 순서는 다음과 같습니다.
자동 세척은 믹싱 헤드와 공급 라인의 서비스 수명을 크게 연장하고, 수동 관리 시스템에서 조기 장비 고장의 일반적인 원인인 생산 압력 하에서 작업자가 세척 순서를 건너뛰거나 단축할 위험을 제거합니다.
수동 또는 반자동 대안에 비해 지능형 접착제 혼합 시스템의 실질적인 이점은 상당하며 정량화 가능합니다. 다음은 가장 중요한 운영상의 차이점을 구조적으로 비교한 것입니다.
| 매개변수 | 수동 혼합 | 반자동 | 지능형 시스템 |
|---|---|---|---|
| 비율 정확도 | ±5~10% | ±2~5% | ±0.5~1% |
| 배치 일관성 | 높은 변형 | 적당한 변화 | 매우 높은 일관성 |
| 운영자 종속성 | 높음 | 중간 | 낮음 |
| 물질적 낭비 | 높음 (over-mixing, spills) | 보통 | 최소(주문형 믹싱) |
| 다중 스테이션 공급 | 여러 운영자가 필요합니다. | 제한적 | 완전 동시 |
| 프로세스 데이터 / 추적성 | 종이 기록만 | 부분 디지털 기록 | 완전한 디지털 추적성 |
| 생산 속도 변화에 대한 대응 | 지연, 수동 | 반수동 | 자동, 실시간 |
성능 수치 외에도 지능형 혼합 시스템은 피부 접촉이나 흡입을 통해 건강 위험을 초래하는 농축 수지, 경화제 및 용제의 직접 취급을 줄여 작업자 안전을 향상시킵니다. 자동 전달 시스템은 유해 화학물질 노출을 최소한으로 유지하고 유출 위험을 초래하는 수동 전송 작업 수를 줄입니다.
안 지능형 접착제 혼합 시스템 독립형 자동화 섬이 아닌 전체 생산 라인 제어 아키텍처의 통합 구성요소로 작동할 때 가장 효과적입니다. 라인 수준 및 공장 수준 시스템과 통합하면 격리된 시스템이 제공할 수 없는 기능이 잠금 해제됩니다.
믹싱 시스템은 PROFIBUS, PROFINET, EtherNet/IP 또는 Modbus TCP와 같은 산업용 통신 프로토콜을 통해 생산 라인의 마스터 PLC와 실시간 신호를 교환합니다. 교환되는 주요 신호는 다음과 같습니다.
공장 관리 수준에서는 생산 일정 관리, 품질 관리 및 OEE(전체 장비 효율성) 분석을 위해 제조 실행 시스템(MES)에서 혼합 시스템의 프로세스 데이터를 사용할 수 있습니다. 자재 소비 데이터는 공장의 ERP 시스템으로 유입되어 재고 기록을 자동으로 업데이트하고, 고갈에 가까워진 원자재에 대한 구매 주문을 실행하며, 생산 주문당 실제 자재 비용을 계산할 수 있습니다.
이러한 통합 수준은 지능형 접착제 혼합 시스템이 물리적 제품의 품질뿐만 아니라 전체 생산 작업의 효율성과 투명성에 기여하여 단순한 공정 장비가 아닌 스마트 공장 환경의 기본 구성 요소가 된다는 것을 의미합니다.
생산 품질에 매우 중요한 역할을 하는 시스템의 경우 신뢰성과 유지 관리성이 무엇보다 중요합니다. 지능형 접착제 혼합 시스템은 여러 가지 구조적 선택을 통해 이를 염두에 두고 설계되었습니다.
시간 경과에 따른 펌프 성능 데이터의 추세를 분석함으로써 제어 시스템은 마모의 조기 징후를 감지할 수 있습니다. 이는 일반적으로 주어진 유량을 달성하는 데 필요한 VFD 출력의 점진적인 증가로 나타납니다. 펌프 효율이 구성 가능한 임계값 아래로 떨어지면 시스템은 펌프가 완전히 고장나기 전에 유지 관리 권고를 생성하여 계획되지 않은 고장이 아닌 예정된 가동 중단 중에 계획된 교체를 허용합니다.
고가용성 설치에는 오류 감지 시 자동 전환 기능이 있는 중요 성분 라인용 이중 펌프가 포함됩니다. 일부 시스템에는 교차 비교 논리가 있는 중복 유량계도 포함되어 있습니다. 동일한 라인에 있는 두 유량계가 임계값 이상으로 일치하지 않는 경우 시스템은 잠재적인 판독 오류에 대해 계속 제어하는 대신 센서 오류를 표시합니다.
유량계와 점도계는 정확성을 유지하기 위해 정기적인 교정이 필요합니다. 대부분의 설치에서는 3~6개월마다 전체 유량계 교정을 예약합니다. , 계량된 소비량과 탱크 레벨 변화를 비교하는 중간 검증 점검을 통해 매주 수행됩니다. 교정 기한이 가까워지면 운영자에게 경고하도록 제어 시스템을 구성하여 바쁜 생산 기간 동안 교정 일정을 간과하는 일이 없도록 할 수 있습니다.
안 intelligent glue mixing system earns the word "intelligent" through the combination of five capabilities that no simpler system can replicate simultaneously:
이러한 기능을 통해 접착제 혼합은 오류가 발생하기 쉬운 수동 작업에서 정밀하게 제어되고 지속적으로 모니터링되며 완전히 문서화된 제조 프로세스로 전환됩니다. 이는 전체 함침 및 코팅 생산 작업의 품질, 일관성 및 효율성에 직접적으로 기여합니다.
